• Wejście: Jakim sygnałem sterowane będzie wyjście symulujące rezystancję? Czy będzie to sygnał analogowy prądowy 0/4...20mA, napięciowy 0...10V a może chodzi tylko o zapewnienie separacji galwanicznej między czujnikiem Pt100 a wejściem RTD sterownika? Wyjściem symulatora można sterować również za pomocą transmisji szeregowej RS485 Modbus. Port RS485 jest dostępny jako alternatywny sposób kontrolowania wyjścia symulatora rezystancji niezależnie od zrealizowanego wejścia analogowego symulatora.

• Wyjście: W jakim zakresie (Rmin...Rmax) ma być możliwa symulacja rezystancji? Należy podać Rmin oraz Rmax pamiętając, że Rmin musi być większe niż 30Ω (jest to spowodowane rezystancją szeregowych elementów wewnątrz symulatora takich jak rezystor pomiarowy prądu wejścia RTD sterownika, bezpiecznik itp.). Do wartości Rmin...Rmax podanych w zamówieniu dobierany jest hardware obwodu wyjściowego.  Deklarowana klasa urządzenia wynosząca 0,1% określona jest w stosunku do Rmax. Oznacza to, że późniejsze korzystanie jedynie z dużo węższego podzakresu niż zakres zdefiniowany w zamówieniu obarczone będzie większym błędem niż byłoby to możliwe do zrealizowania przy poprawnie zdefiniowanym zakresie w zamówieniu.
  Przykład: przy zdefiniowaniu wyjścia jako 0....10kΩ deklarowana dokładność symulowanej rezystancji wynosić będzie 0,1%⋅10kΩ=10Ω. Ponadto realizacja zera będzie w rzeczywistości wartością ~30Ω. Korzystanie wówczas jedynie z zakresu np. 100...200Ω spowoduje realizację wyniku z dokładnością ±10Ω czyli 10% używanego zakresu (choć w rzeczywistości wychodzi to dużo lepiej) zamiast możliwą do osiągnięcia klasą 0,1%.

• Prąd pomiarowy: Jakim prądem sterownik mierzy podłączaną, w tym przypadku symulowaną, rezystancję? Hardware wyjścia symulatora musi być ustawiony tak by był w stanie zmierzyć wartość prądu, na podstawie którego ustawiana jest wartość napięcia na zaciskach - symulując w ten sposób rezystancję zgodnie z prawem Ohma. Symulator zamówiony z prądem pomiarowym np. max 1mA nie będzie w stanie poprawnie pracować przy faktycznym prądzie 2mA, ponieważ będzie on poza jego zakresem dynamiki pomiarowej. Z kolei zamówienie symulatora definiując prąd z dużym zapasem (np. 5mA, a faktycznie płynącym 0,1mA) spowoduje utratę dokładności podobnie jak w przypadku podania zbyt dużej wartości Rmax.
  W tym przypadku symulator typu Symulator-R dalej będzie pracował poprawnie, ponieważ prąd podany w kodzie zamówieniowym jest maksymalnym mierzonym (mniejszy dalej będzie mierzony, a więc rezystancja będzie symulowana).
  W przypadku symulatora typu SYM-R-MUX, ze względu na przystosowanie do pracy z impulsowym prądem pomiarowym, urządzenie będzie pracować poprawnie jedynie w zakresie ±30% prądu podanego w kodzie zamówieniowym - konieczne więc jest podanie prawdziwej wartości prądu wystawianego przez sterownik.

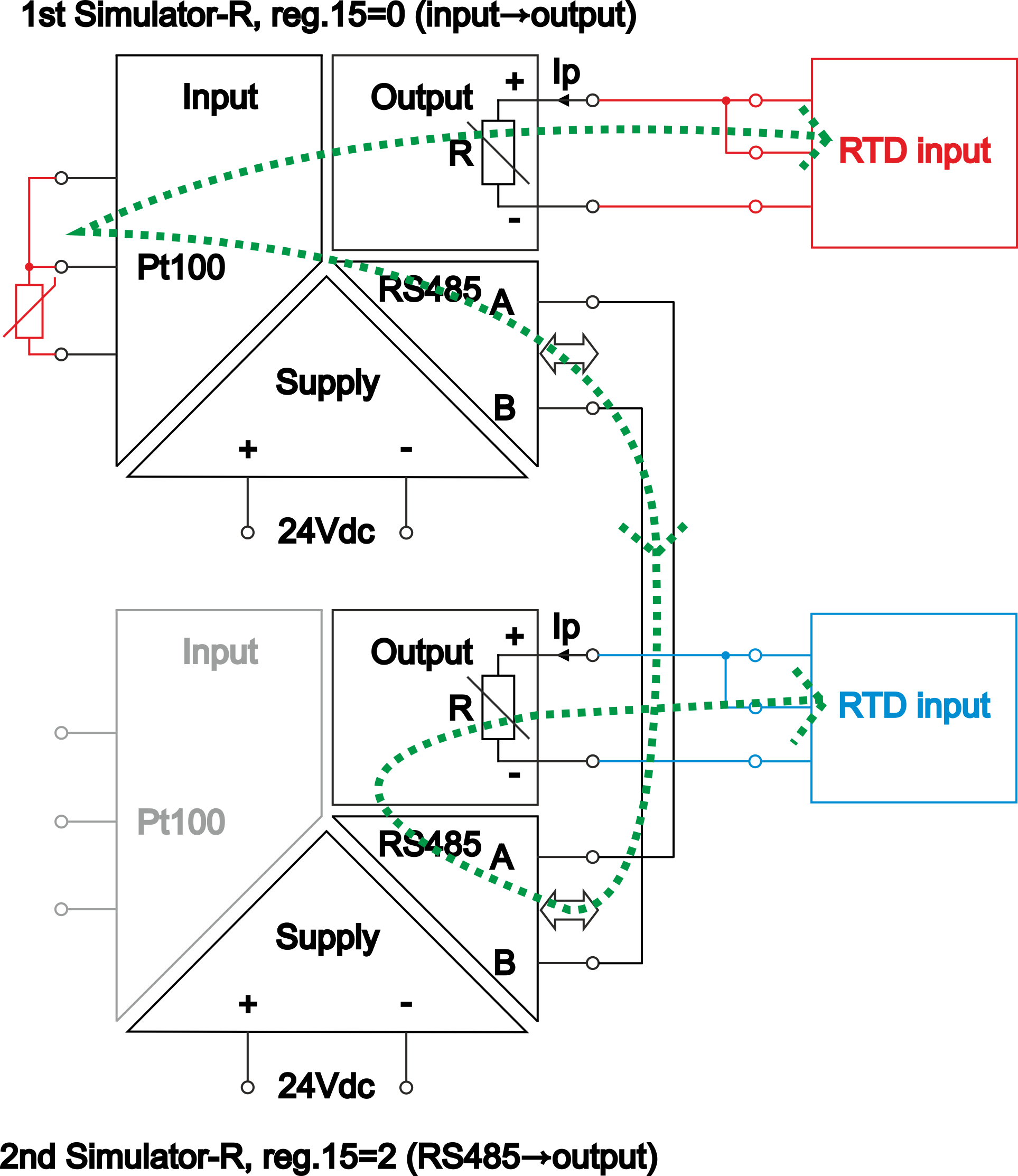

• Nieliniowość: Ten parametr jest opcjonalny. Nie ma zastosowania w przypadku zamówienia symulatora rezystancji jedynie do pełnienia roli separatora (np. z wejściem Pt100 i wyjściem Pt100 czyli praca 1:1). Przy sterowaniu wyjściem za pomocą transmisji RS485 Modbus nie ma on również znaczenia, ponieważ w odpowiedni rejestr wpisuje się wartość rezystancji jaką chce się uzyskać na wyjściu - nie ma tu konwersji dwóch różnych standardów sygnałowych. Ten parametr może być istotny przy zamówieniu urządzenia w wersji symulacji wartości Pt100 za pomocą sygnału analogowego np. 4...20mA. Standardowo symulator realizuje na wyjściu rezystancję w sposób liniowy względem wysterowania. Wysterowanie jest pośrednim sygnałem o wartościach 0...10000 (0...100,00%). Do takiego zakresu normalizowany jest sygnał wejściowy (np. 4mA ⭢ 0, 12mA ⭢ 5000, 20mA ⭢ 10000). Czujnik Pt100 nie ma liniowej zależności rezystancji czujnika od mierzonej temperatury, ta charakterystyka jest krzywa. Symulator rezystancji ma dostępną 10-punktową tabelę, za pomocą której można wprowadzić żądaną krzywiznę (10-punktowa tabela aproksymacyjna nie jest dostępna w wersji SYM-R-MUX).
  Poniżej przykład dla wejścia 0…10V i czujnika Ni1000 -60…+200°C (co wg tabeli odpowiada rezystancji 695...2407Ω):

  a) Wyjście symuluje rezystancję liniowo względem sygnału wejściowego (standardowa wersja Symulatora-R).

  Wejście [V]	Rezystancja [Ω]	Temperatura [°C]
  0	695	-60
  5	(2407+695)/2=1551	około 90
  10	2407	200

  b) Wyjście ma zaimplementowaną 10-punktową tablicę uzyskując krzywiznę charakterystyki podobną do faktycznej charakterystyki czujnika Ni1000

  Wejście [V]	Temperatura [°C]	Rezystancja [Ω]
  0	-60	695
  5	(200+60)/2=70	1417
  10	200	2407

  Jak widać w tym przykładzie różnica w realizacji jest duża bo aż 20°C. Dla innego czujnika i zakresu może być pomijalna. Należy mieć to jednak na uwadze przy składaniu zamówienia mając świadomość co jest potrzebne w danej aplikacji. Często wartość rezystancji na temperaturę można przeliczyć już w samym sterowniku PLC.

2. Pomiary

Zazwyczaj obwód wejściowy RTD jest źródłem prądowym (o stałej wartości prądu) lub źródłem napięciowym E z szeregowym rezystorem Rs (wówczas wartość prądu zmienia się w zależności od podłączanej rezystancji).

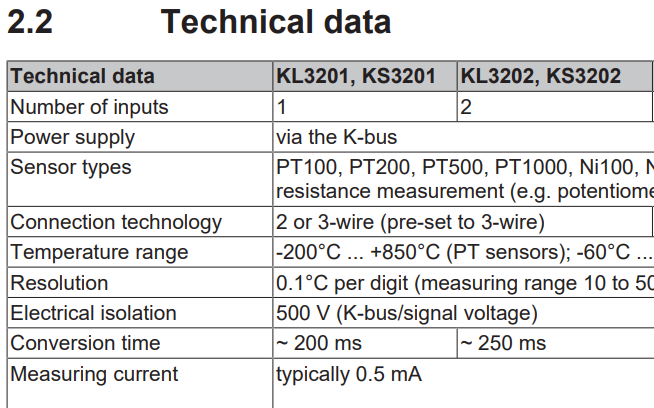

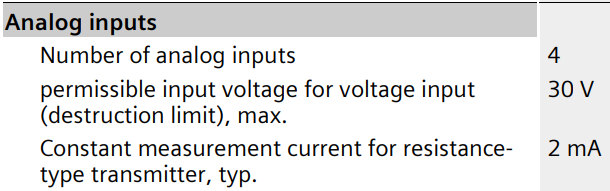

Jeśli w karcie katalogowej brakuje informacji o prądzie pomiarowym próbkującym rezystancję, można dokonać jego pomiarów prostym multimetrem.

Jeśli podczas dokonywania poniższych pomiarów woltomierz/amperomierz wskazuje wartości bliskie zeru, prawdopodobnie oznacza to, że dane wejście RTD wystawia impulsowy prąd pomiarowy (którego multimetr nie potrafi zmierzyć i uśrednia do do zera). W tej sytuacji pozostaje dokonać jedynie poniższych pomiarów napięcia za pomocą sondy podłączone do oscyloskopu.
