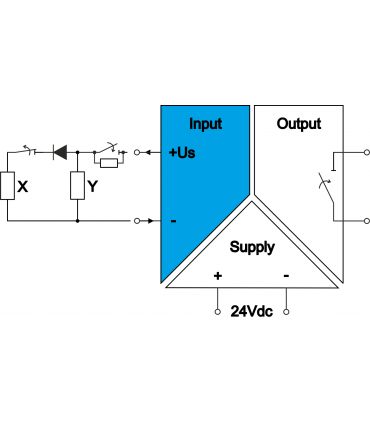

Wejście iskrobezpieczne:

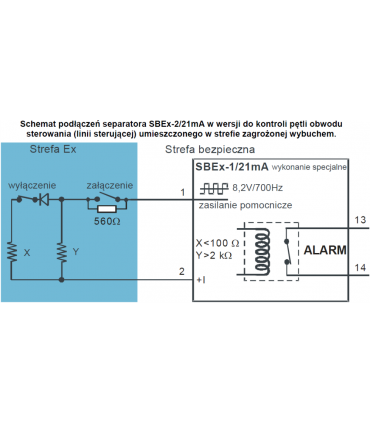

• Magistrala linii sterującej szeregowo z diodą 1N4001-7 i zespołem załączającym.
• Zastosowanie z rezystorem 560Ω podłączonym do włącznika.
• Wystawione napięcie zasilania pomocniczego 8,2 V_DC.

Wyjście nieiskrobezpieczne:

• Styki przekaźnika.

Zasilanie:

• 24V_DC.

Dodatkowe informacje:

• Oznaczenie budowy przeciwwybuchowej:
  • I(M1) [Ex ia] I;
  • II(1) G [Ex ia] IIC;
  • II (1) D [Ex ia] IIIC.
• Obwody wejścia, wyjścia i zasilania wzajemnie odseparowane galwanicznie.
• 1 tor w obudowie listwowej.
• Więcej informacji w: KARTA KATALOGOWA (ściągnij).
